短小型DT系列485通讯在线式红外线测温仪

1介绍

感谢您选择短小型A系485通讯在线式红外线测温仪。

红外测温仪可以不接触目标而通过测量目标发射的红外辐射强度计算出物体的表面温度。非接触测温是红外测温仪最大的优点，使用户可以方便地测量难以接近或移动的目标。

短小型A系列在线式红外线测温仪为一体化集成式红外测温仪，传感器、光学系统与电子线路共同集成在不锈钢壳体内；易于安    装，不锈钢壳体上的标准螺纹可与安装部位快速连接；同时还有各型选件（例如吹扫器、安装支架、可调安装支架、吹扫保护套等）以满足各种工况场合要求。

2 物理描述

技术参数

a.   基本性能                      .

保护      IP65 (NEMA-4)

光谱范围   8 ~ 14 µm

环境温度  0 ~60°C

温度范围  0 ~ 500°C

存储温度  -20 ~ 80°C

D:S        20:1

相对湿度  10 – 95%（不结露）

响应时间  75 ms (95%)

材料    不锈钢

测温精度  测量值的±2%或±2.5°C取大值(环温：23°C±5°C)

重复精度  测量值的±0.5℃

尺寸    M18×1，总长:68 mm

电缆长度  2m (标准) 也可自行延长

发射率   0.95/1.0固定 默认:1.0

分辨率   0.１℃

b.   电气参数

工作电源  6~24 VDC

最大电流  20mA

输出信号  485信号(Modbur RTU协议)

3 安装

a 机械安装

短小型A系列在线式红外线测温仪系列不锈钢壳体带M18×1螺纹，可用于直接安装，也可通过使用安装支架进行安装，可调安装支架能够使测量头的调节更加方便。在调整被测目标与测量头时必须确保光路无遮挡。

b 电气安装 接线方法

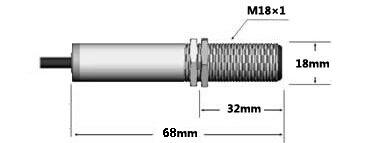

4.外型尺寸

5 接线方法

 5.1如果只需要485通讯功能,而不需要其它功能的,内部其它线要单独分开并且不能接触到屏蔽网。

 因考虑到数据的有效性与安全性，本485仪器不支持多设备同时挂在总线设置内部参数，只支持单一设备进行设置（可支持多设备挂在总线读取数据）。

6 设置方法（地址码、协议方式、波特率）

通过通讯模块与电脑软件设置即可（通讯模块单独购买），详见软件设置说明。

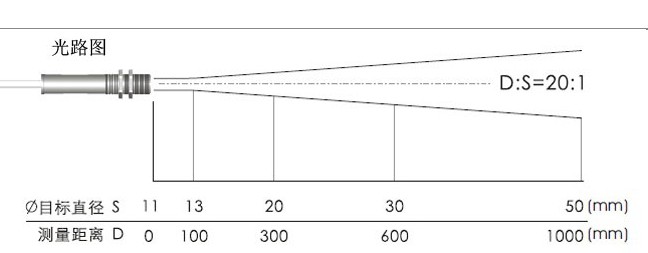

7光路图

8 支持通讯协议类型

8.1支持Modbus-RTU 标准通信协议（适合工控设备）

8.4 Modbus-RTU 通信协议（出厂默认）

位起始位 1.    数据位：8位               奇偶校验位：无

停止位：1位   错误校验：CRC（冗余循环码）

波特率：出厂默认为9600bit/s

通讯规约，格式如下：

初始结构 ≥4 字节的时间

地址码 = 1 字节      功能码 = 1 字节      数据区 = N 字节

错误校验 = 16 位CRC 码    结束结构 ≥4 字节的时间

地址码：为变送器的地址，在通讯网络中是唯一的（出厂默认0x01）。

功能码：主机所发指令功能指示，本仪器用到功能码0x03与0x06。

数据区：数据区是具体通讯数据，注意16bits数据高字节在前

CRC码：二字节的校验码(低位在前，高位在后)。

8.5 通讯协议示例以及解释

8.5.1假如当前温度值为100.0 读取设备地址0x01的仪器的温度值

发送数据01 03 00 00 00 01 84 0A  返回数据：01 03 02 03 E8 B8 FA

发送数据

返回数据

返回数据为有符号十六进制整型格式0x03E8 转换为十进制后为1000（上位机、PLC、触摸屏等设备要把数据除以10倍后）就是当前读到的温度值。

一般技持 Modbur-RTU协议的的设备都会直接支持的，不需额外编程就能读取数据，

 8.5.2  仪器地址设定方法

地址的寄存器为 0x07 0xA0

示例：将1号地址设置2号地址

发送数据

返回数据

8.5.3仪器地址复位（可将任何地址的仪器进行复位）

  地址寄存器为0x07 0xA0

  示例：将地址为0x0A的仪器进行复位为地址为0x01

发送数据（固定数值）

  返回数据（固定数值）

以上的通讯可通过专用的电脑设置软件进行设置。(软件免费赠送)
